HS-126036A Test Probe For mm8130.8430 With SMAF (8G)
電氣特性 Electrical Data
適用頻段範圍 Frequency Range : DC ~ 8 GHz
阻抗 Impedance : 50Ω
駐波比 VSWR : 1.3 Max. (DC ~ 6G)；1.4 Max. (6 ~ 8 GHz)
插入損耗 Insertion Loss : 0.4 dB Max.
絕緣耐電壓 Dielectric Withstanding Voltage : 250 Vrms
絕緣電阻 Insulation Resistance : 500MΩ
中心導體阻抗 Center Contact Resistance : 25mΩ
外導體阻抗 Outer Contact Resistance : 25mΩ
探針全行程、建議行程 Full / Recommended stroke : 2.2mm / 2.0mm
探針彈力 Spring Force : 200g @2.0mm
機械特性 Mechanical Data
耦合方式 Coupling Method : Threaded
使用壽命 Durability (Mating / Unmating ) : 20000 Cycles
適用溫度範圍 Temperature Range : - 65°C ~ 165°C

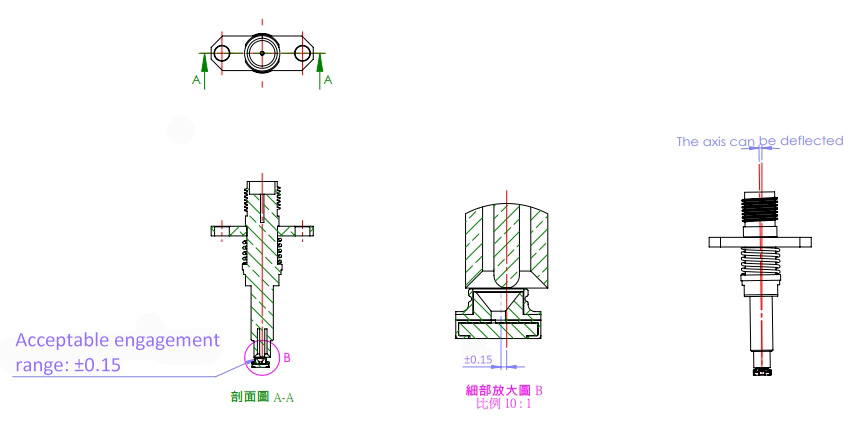

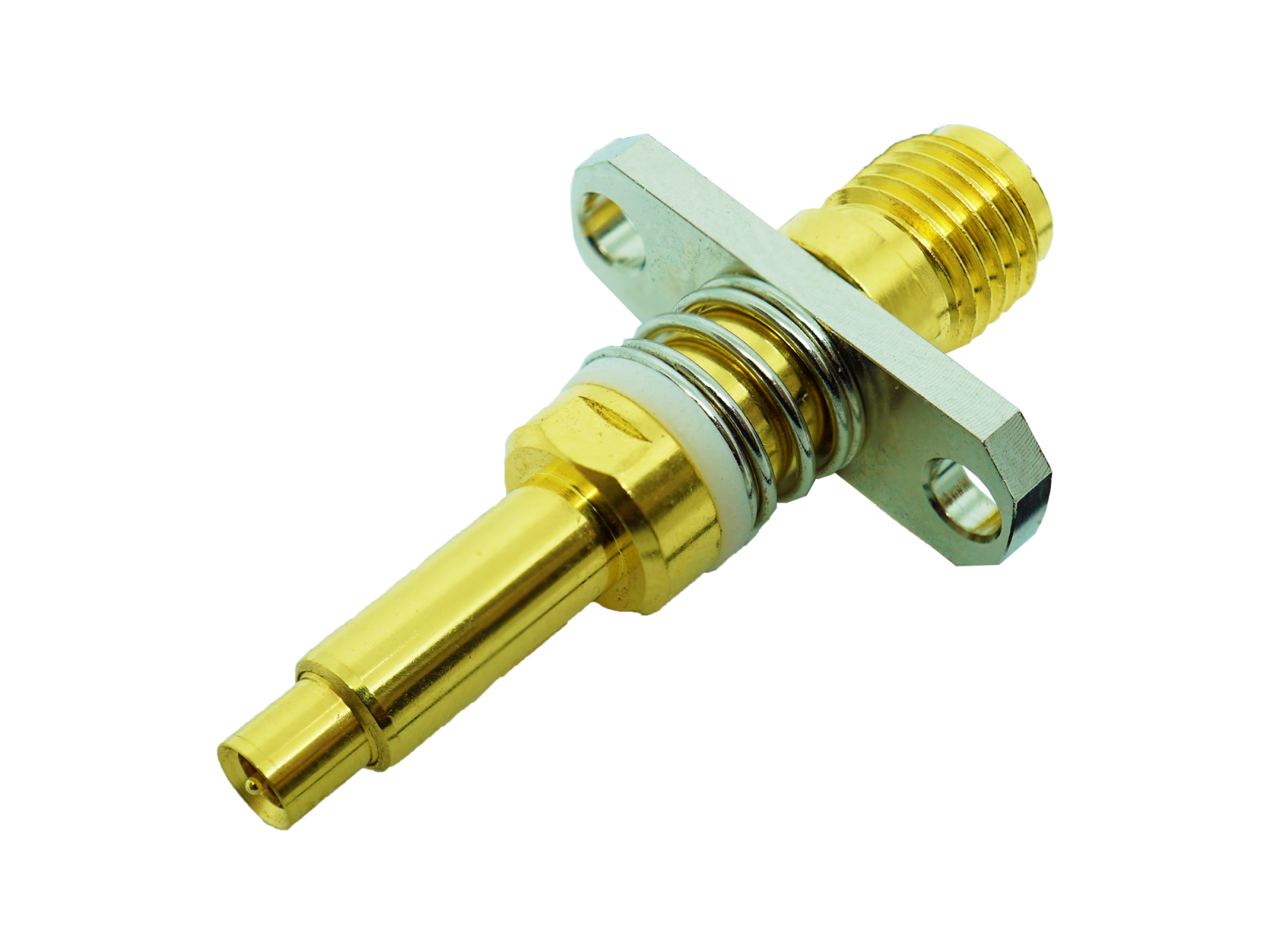

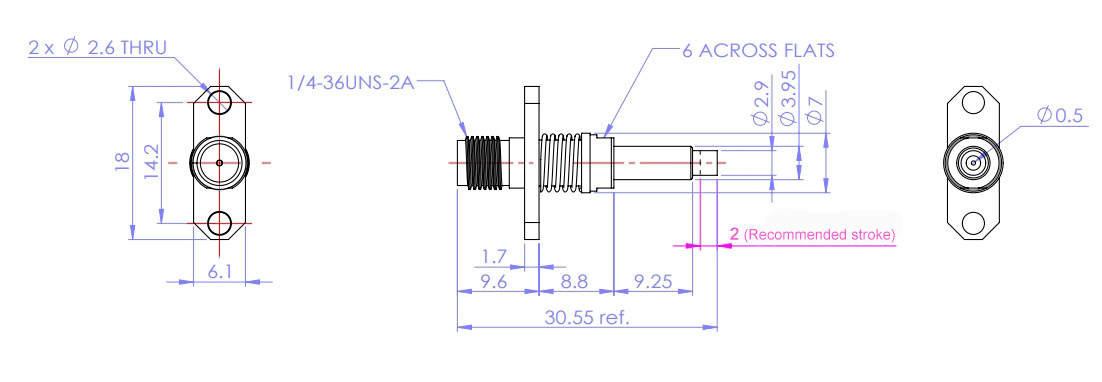

尺寸圖面及實體照片 Dimension & Picture

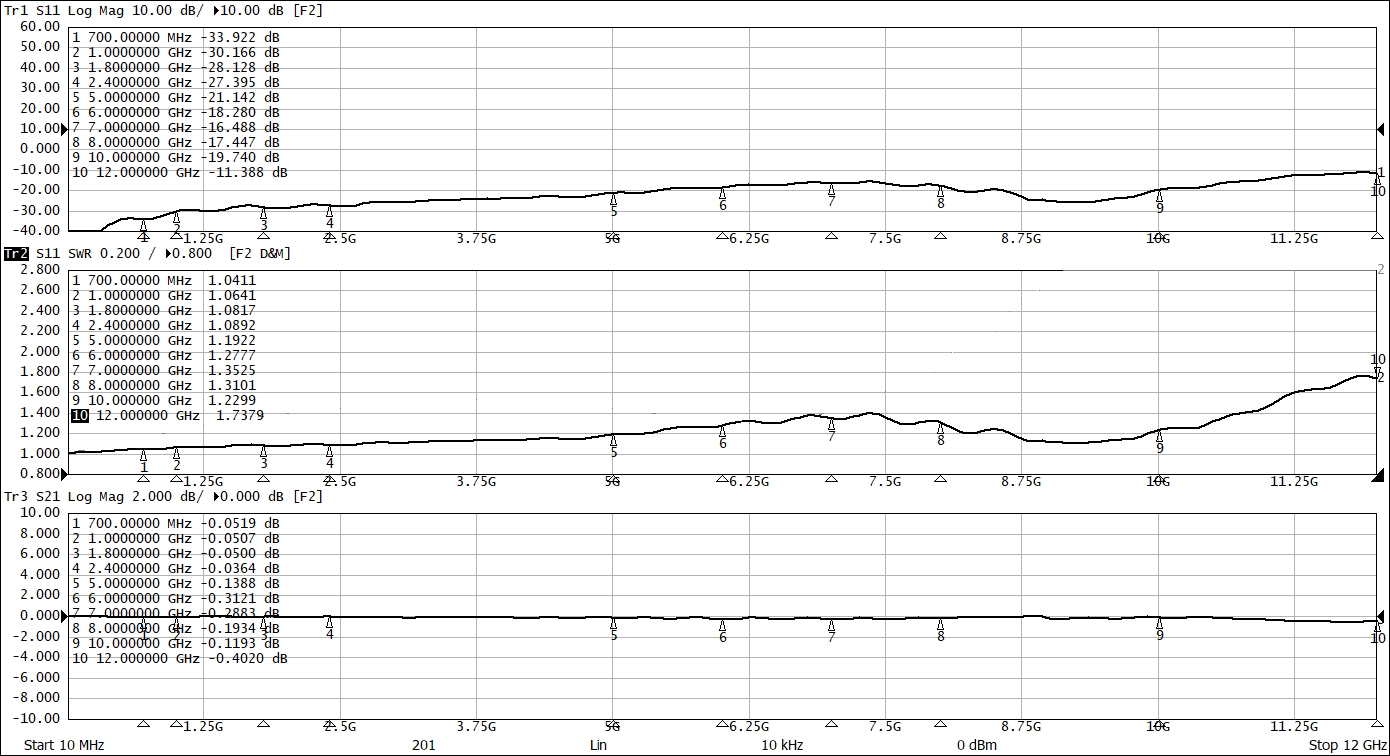

測試報告 Test Report
.jpg)
安裝 Installation
