HS-126320A Test Probe For mm8130.8430 With SMAF (8G)
電氣特性 Electrical Data
適用頻段範圍 Frequency Range : DC ~ 8 GHz
阻抗 Impedance : 50Ω
駐波比 VSWR : 1.2 Max. (DC~6GHz) ; 1.3 Max. (6~8GHz)
插入損耗 Insertion Loss : 0.3 dB Max.
絕緣耐電壓 Dielectric Withstanding Voltage : 250 Vrms
絕緣電阻 Insulation Resistance : 500MΩ
中心導體阻抗 Center Contact Resistance : 25mΩ
外導體阻抗 Outer Contact Resistance : 25mΩ
機械特性 Mechanical Data
耦合方式 Coupling Method : Threaded
使用壽命 Durability (Mating / Unmating ) : 20000 Cycles
適用溫度範圍 Temperature Range : - 65°C ~ 165°C

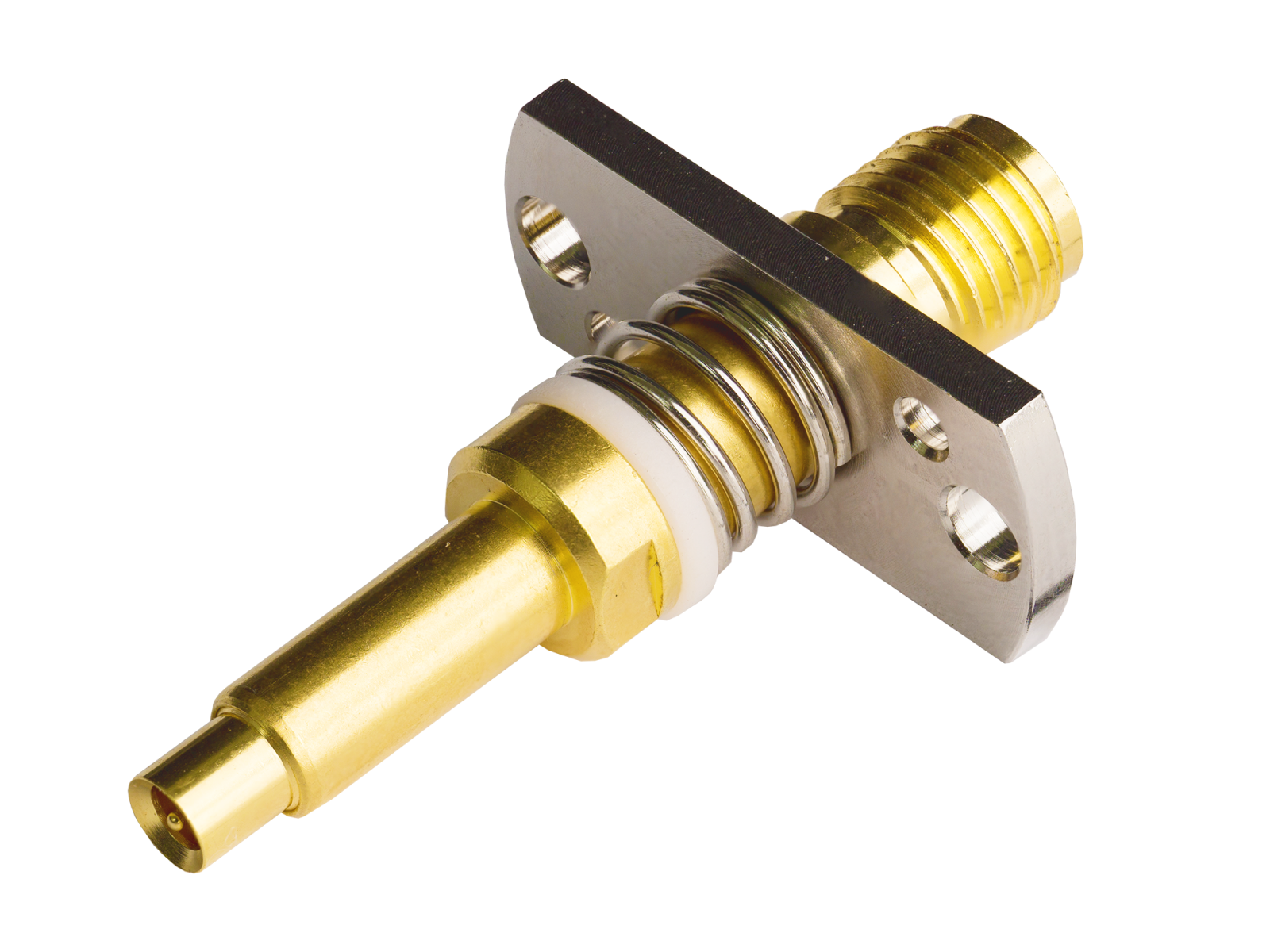

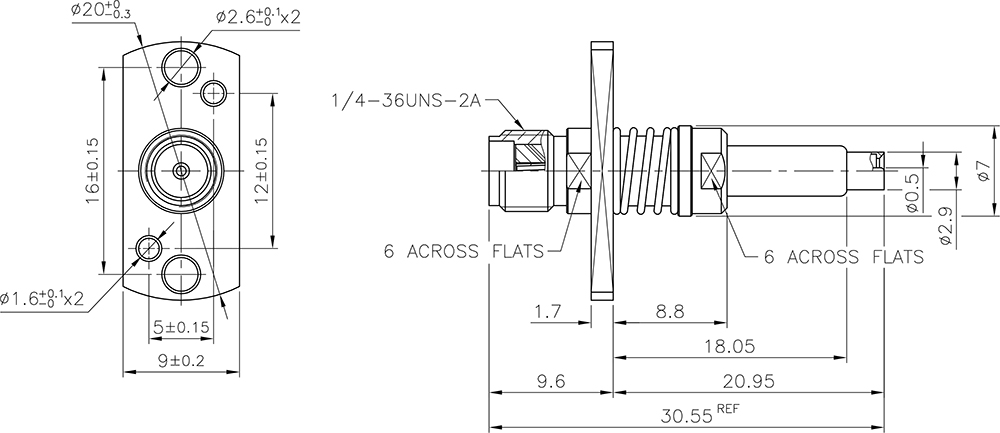

尺寸圖面及實體照片 Dimension & Picture

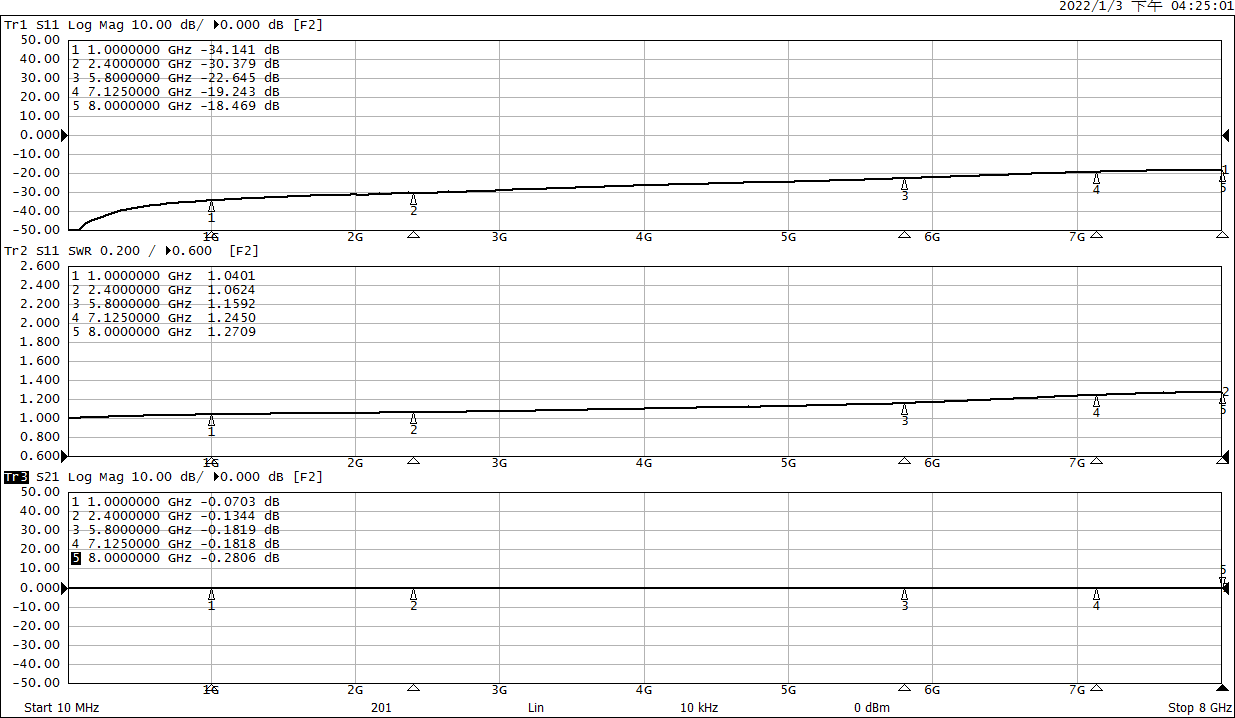

測試報告 Test Report
.png)
安裝 Installation
