HS-0306B Test Probe For mm8030 With MMCXF (8G)
電氣特性 Electrical Data
適用頻段範圍 Frequency Range : DC ~ 8 GHz
阻抗 Impedance : 50 Ω
駐波比 Voltage Standing Wave Ratio (VSWR) :
1.35 Max.(DC~6GHz)；
1.5 Max.(6~8GHz)
絕緣耐電壓 Dielectric Withstanding Voltage : 500 Vrms
絕緣電阻 Insulation Resistance : 1000MΩ
中心導體阻抗 Center Contact Resistance : 10mΩ
外導體阻抗 Outer Contact Resistance : 6mΩ
機械特性 Mechanical Data
耦合方式 Coupling Method : Floating / Snap-on
使用壽命 Durability : 30000 Cycles for Probe Side
使用壽命 Durability : 500 Cycles for MMCX
適用溫度範圍 Temperature Range : -65°C ~ 165°C

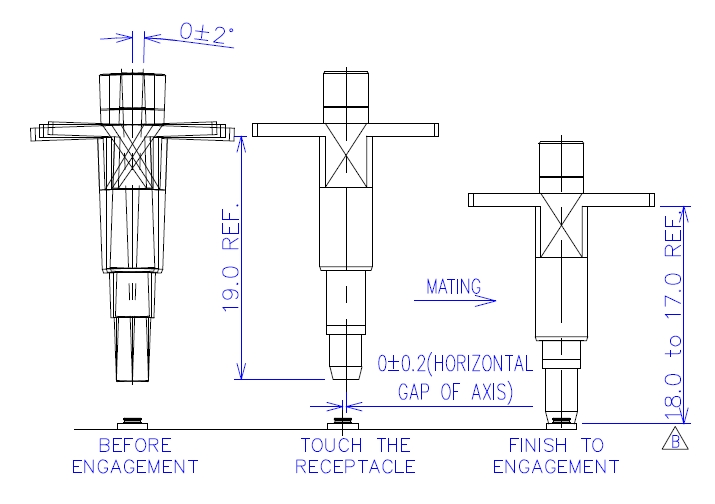

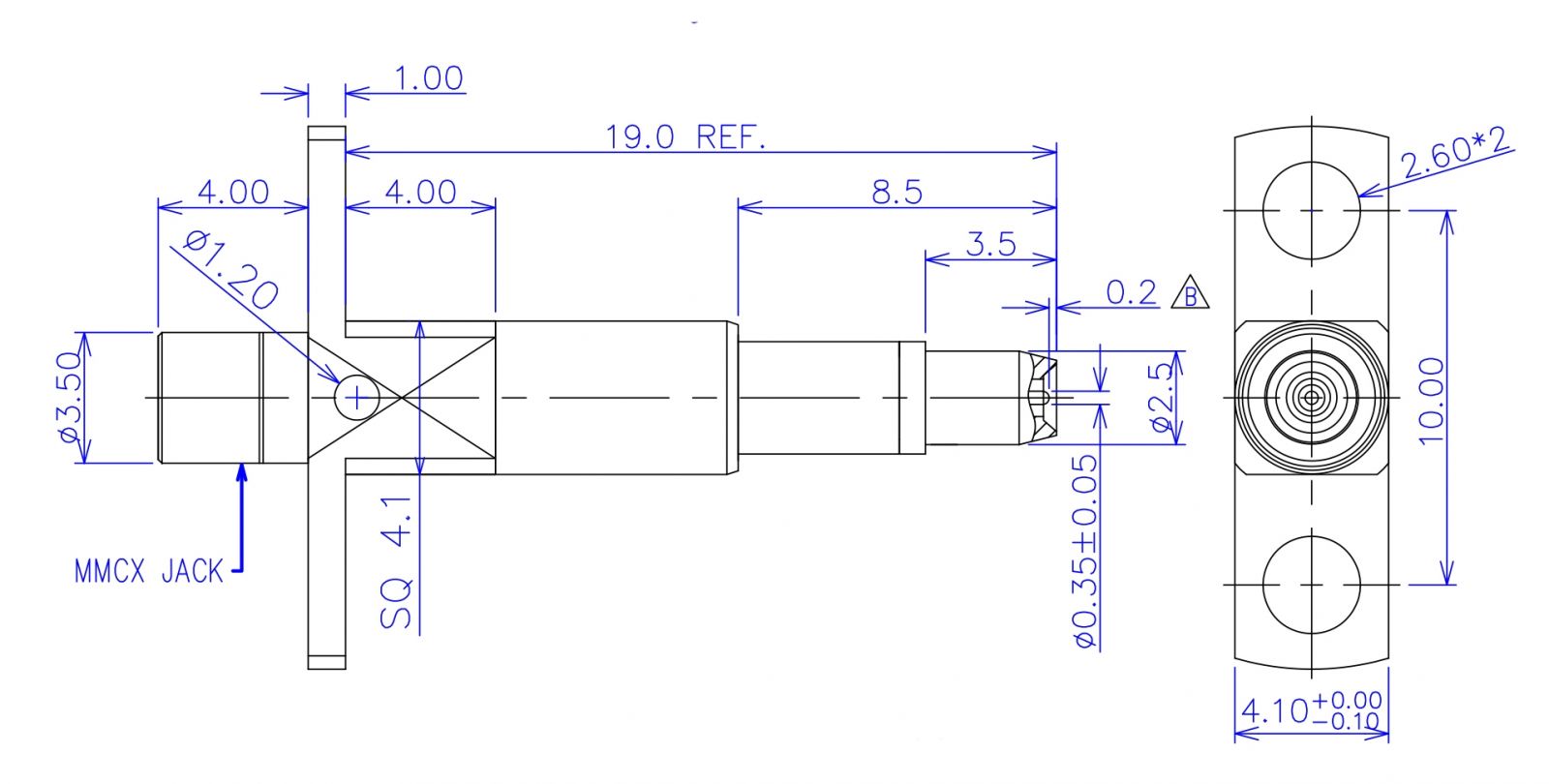

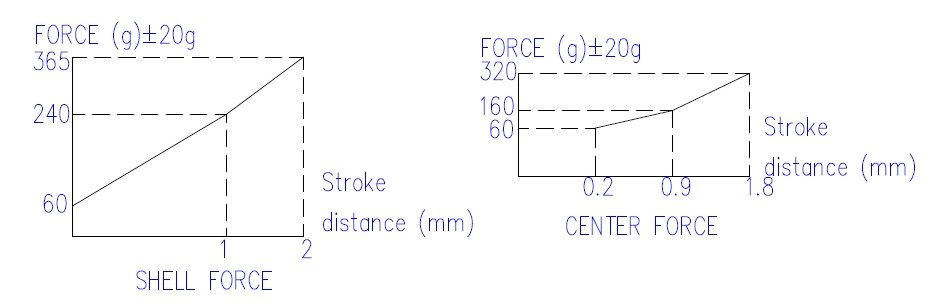

尺寸圖面及實體照片 Dimension & Picture
.jpg)
.jpg)
.jpg)
.jpg)

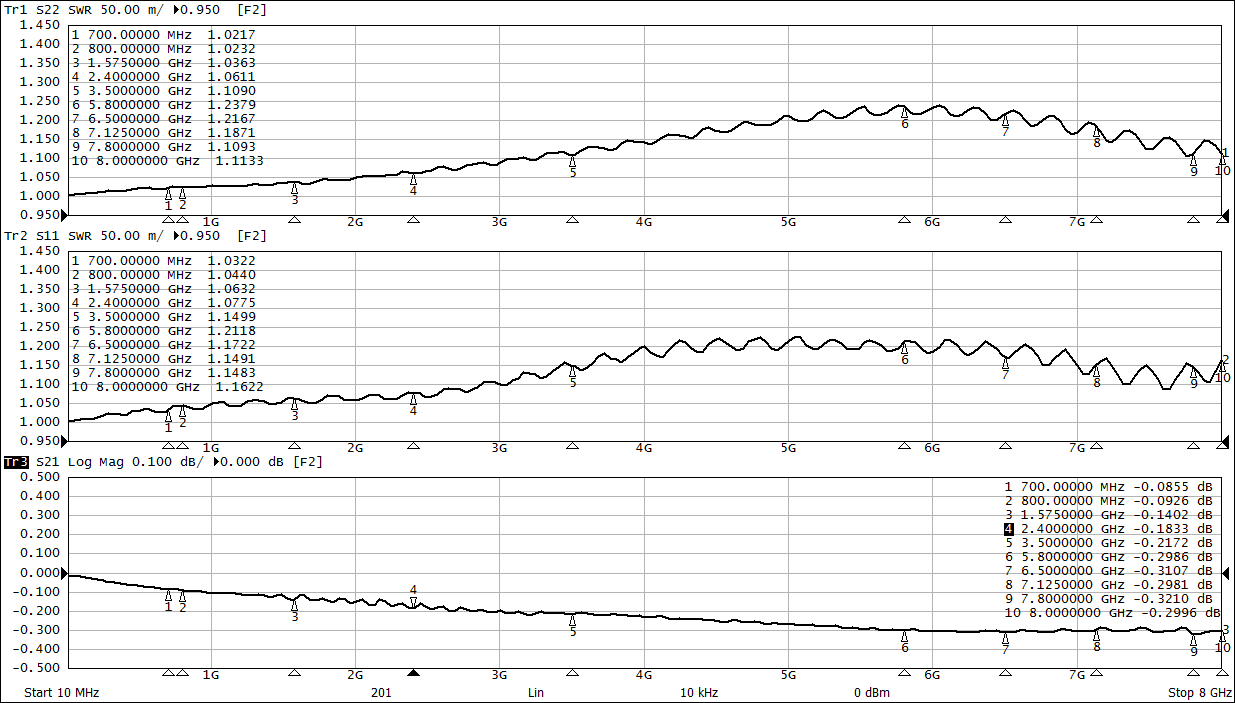

測試報告 Test Report
.png)
